測壓裝置是用來測試液壓系統中壓力點壓力的,油液通過測壓接頭、軟管總成到耐震壓力表。在常規的液壓系統中,要測試各壓力點的壓力,必須在各壓點處安裝壓力表及壓力表開關,如采用測壓裝置,各測壓點只要安裝測壓接頭,就可測試各壓力點的壓力,省去了壓力表及壓力表開關,從而簡化管路。

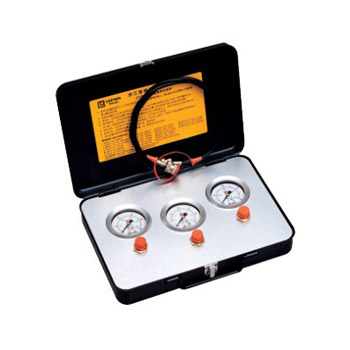

　　測壓裝置分:三表式、二表式、單表式三種。

　　測壓裝置各壓力表的量程范圍

　　注:上表各種壓力表量程及軟管總成長度可根據用戶要求改變,在訂貨時特殊說明。壓力表量程從大到小依次編寫。

　　型號舉例:

　　需要CY型雙表式測壓裝置時,如大量程為40MPa,測壓裝置的

　　接口螺紋為M16,測壓接頭為PT-00,則訂貨號為:CY-240-M16P0

　　在測壓接頭上,即可進行壓力檢測。

　　5、測壓完畢,必須先擰下測壓接頭端的軟管接頭,旋上防塵蓋

　　后,方可擰下測壓裝置端的軟管接頭。

　　6、檢測完畢,應將測壓裝置上的油污擦干凈,蓋好蓋子并鎖上。

　　7、測壓裝置在使用和保管時,嚴防碰撞,壓力表使用半年后應送檢。
